产品概述：
一、概述
1、用途:GHW型混流泵为卧式、单级、单吸、前后开门结构、悬臂式混流泵。适用于输送清水或物理、化学性质类似于水的其它液体，被输送液体的温度不宜高于50C。广泛适用于农田排灌、工业和城市给排水等多种场合。

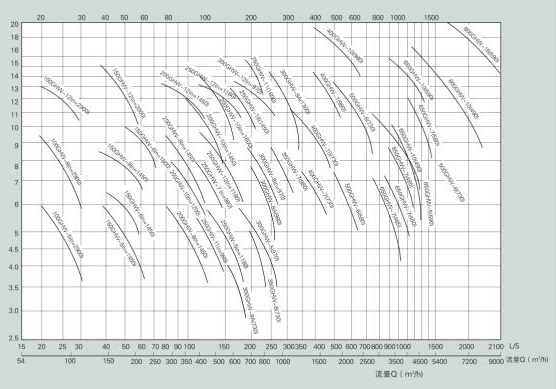

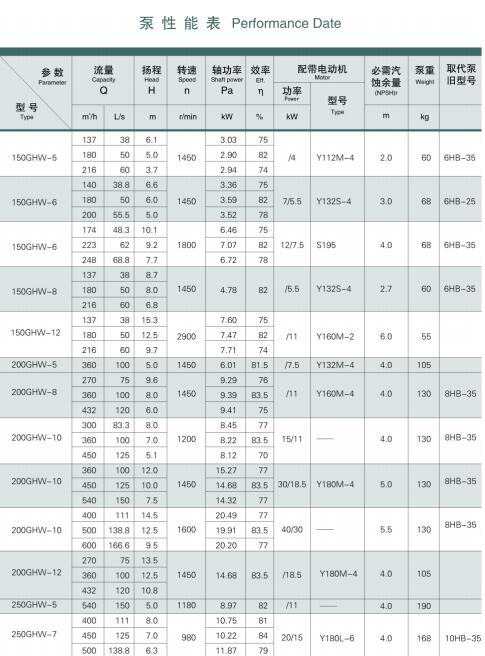

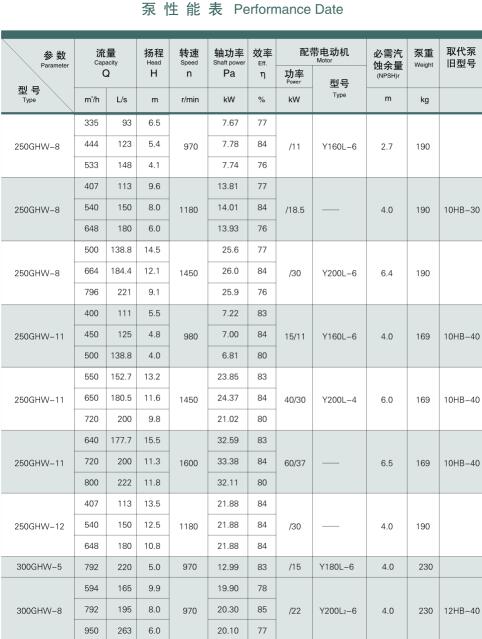

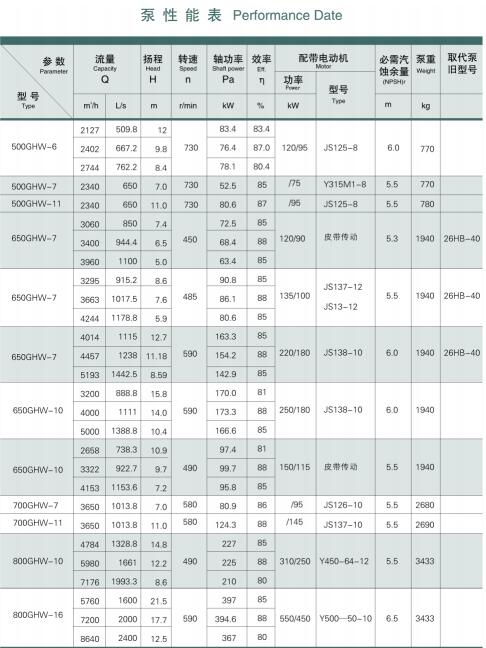

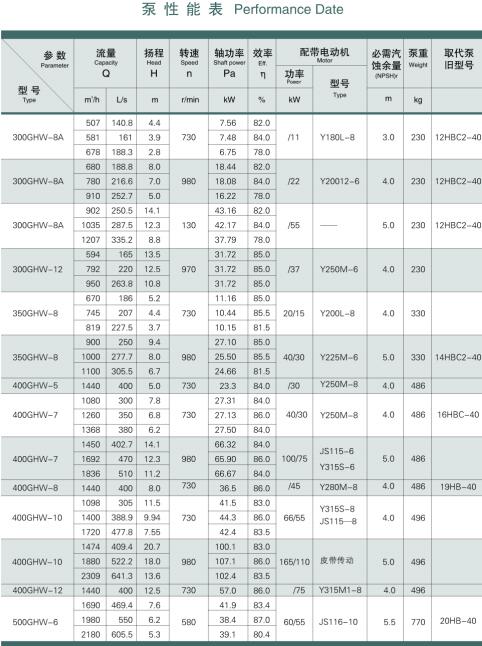

GHW型混流泵的性能范围:
流量: 50-4500米/时
扬程: 3-20米
2、特点:结构简单、使用可靠、装拆方便、体形小、重量轻、流量大、效率高。

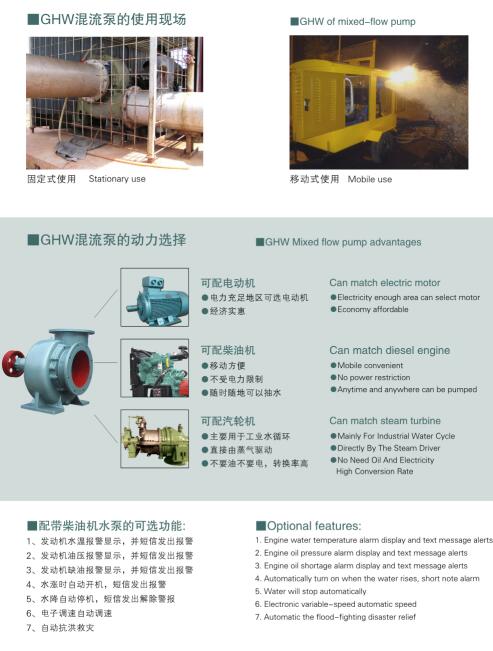

3、传动方式:
有直联传动和皮带传动两种。常用动力机是电动机和柴油机，订货时应注明动力机的型号(功率、转速),以便确定皮带轮或联轴器的规格。
4、水泵转向:从水泵进口看，叶轮为逆时针旋转( 650HW-7S为顺时针旋转)。
5、型号说明:以300GHW-7S为例:
300泵径、出口直径。单位:毫米
GHW-卧式蜗壳式混流泵。
7-设计扬程。单位:米
S-结构形式(前、后开门结构)。
6、采用标准GHW型泵采用GBIT13008、JBT6667 标准设计、制造、验收。
二、结构和使用

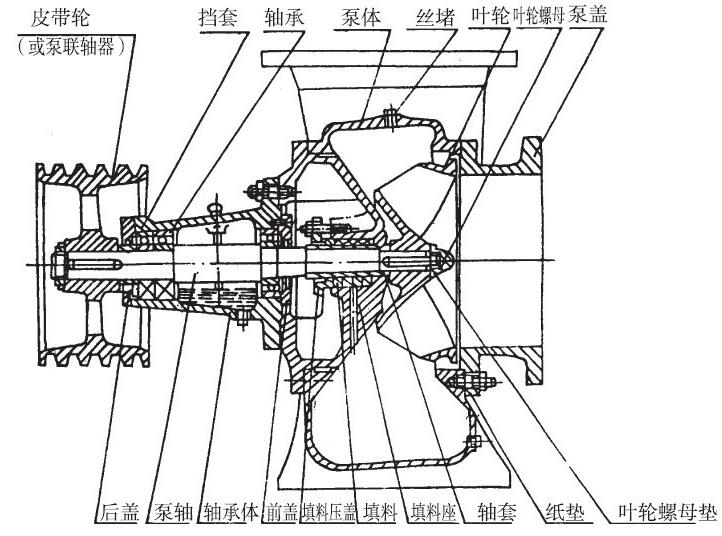

1、GHW型混流泵主要南泵盖、叶轮、泵体、泵轴、轴套、填料座及轴承体(轴承架)等主要零件构成，采用前、后开门的结构形式
2、泵盖分别与泵体和进水管相接。泵盏平面与叶轮平面之间应有适当间隙。间隙过小，易产生摩擦;间隙过大，会导致泵体内压力水大量回流，使泵的效率降低。实际使用的适宜间隙为0.3 -0.7毫米(将泵轴推向泵的进口端测量)，间隙可用增减纸垫厚度来调整。
3、200GHW混流泵采用填料密封结构。其作用是防止空气吸人泵内和防止水从泵内过多地沿轴流出。
4、轴套用以保护泵轴,磨损后可及时更换。

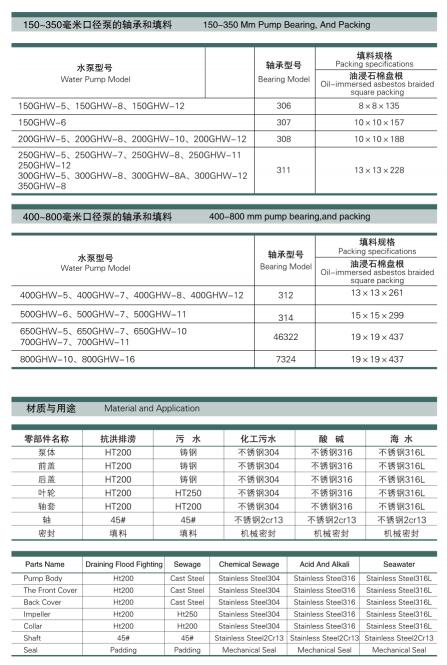

5、泵轴用单列向心球轴承支承。轴承可用润滑油润滑,油量应控制在油标杆的标线间，也可用润滑脂润滑--可在装配水泵时加入， 使用中通过折装前盖和后盖来补充。
6、泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水，下端的螺孔用于放水。
7、为扩大泵的使用范围，满足用户不同要求，可换用不同性能的叶轮。
8、200GHW型泵的附件有进、出口定弯、活弯、底阀、皮带或联轴器。
